單繩纏繞式提升機過渡塊

過渡塊的適用范圍、單繩纏繞式提升機不同滾筒直徑過渡塊安裝數量、過渡塊的旋向如何確定以及過渡塊的旋向確定后的安裝步驟以及注意事項等。
1、 過渡塊適用于單繩礦井提升機，鋼絲繩纏繞多于一層但少于四層時使用。大于四層（含四層）則不適用。
2、 如無特殊要求，過渡塊每組數量一般按下表確定：

序號	滾筒直徑Φm	塊/每組	備注
1	1.2m	3塊
2	1.6 m	4塊
3	2 m	4塊
4	2.5 m	6塊
5	3 m	8塊
6	3.5 m	10塊

3、 由于木襯的耐磨性不好，導致過渡區域很快會發生變化，所以過渡塊應與塑料襯板配合使用，以達到最佳使用效果。
4、 過渡塊安裝時，1-2層過渡塊底部盡可能與塑襯貼合，2-3層過渡塊底部盡可能與底層鋼絲繩頂部貼合。
5、 擋繩板攻絲如有困難，可鉆通孔后用螺母固定。過渡塊安裝必須固定可靠，防止松動甩出發生事故。

過渡塊的旋向確定：
1、 左右手螺旋確定：
伸出你的雙手，拇指伸直，四指略有彎曲。手的拇指為鋼絲繩的排繩方向，手的四指為鋼絲繩的纏繞方向，符合左手的為左旋，符合右手的為右旋。
2、 出繩口及纏繞方式確定：
出繩口及纏繞方式確定如圖1所示。

過渡塊安裝方法：
1、 安裝前應在過渡塊的適當位置（2處/塊）鉆安裝孔及沉孔，選用螺釘為圓柱頭內六角螺釘（GB70）M12×L，沉孔深度應使螺釘頭部下沉5-10mm為宜。
2、 新安裝塑料襯板的提升機在鋼絲繩裝好后，應在有負荷的狀態下至少反復運行2次以上，待鋼絲繩完全排列整齊后方可進行過渡塊的安裝。
3、 安裝步驟：在有負荷的狀態下將罐籠提升至提升機鋼絲繩距離擋繩板1.5-2圈時，將寫有1#字樣的過渡塊進行試裝（2m以上提升機過渡塊可從2#開始試裝），按其鋼絲繩與擋繩板間隙的位置盡可能的向前（見圖2所示），做好標記1#，繼續提升卷筒，將2#、3#……過渡塊依次放入試裝，繼續提升卷筒觀察鋼絲繩的運行過渡情況并進行調整。
4、 若鋼絲繩過渡太快則可將過渡塊標記的位置整體前移，反之，若鋼絲繩過渡太慢則可將過渡塊標記的位置整體后移，反復調整至最佳運行狀態，確定好相應的過渡塊位置，按過渡塊的安裝孔的位置定位、鉆孔，攻絲，并將過渡塊固定在擋繩板上。

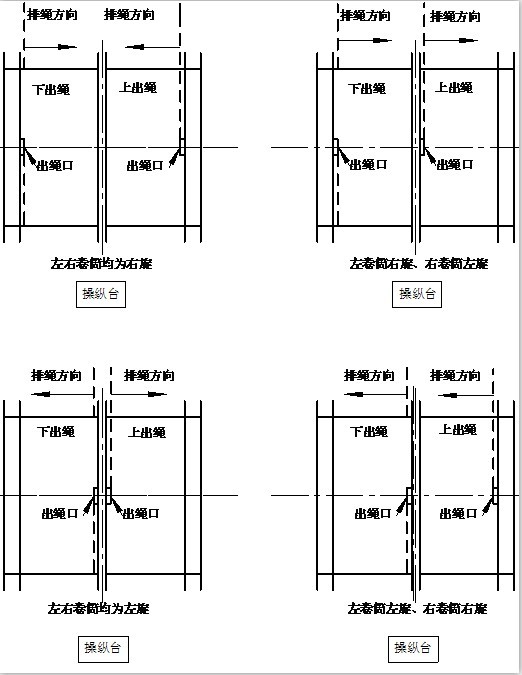

圖1  出繩口及纏繞方式確定

圖2  過渡塊與鋼絲繩、擋繩板間隙的位置
